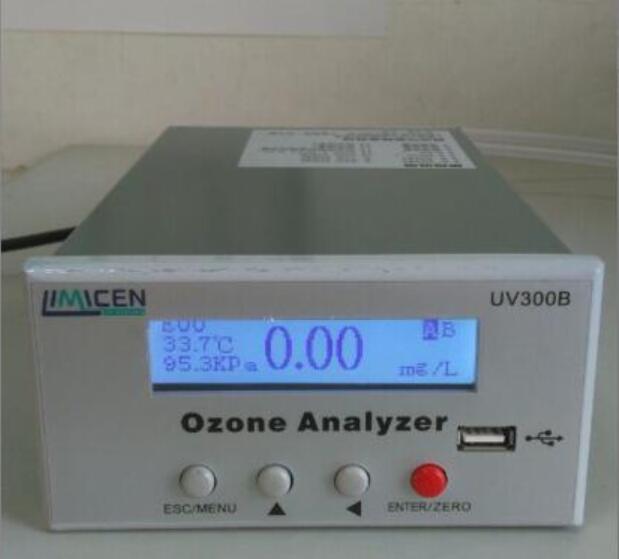

limicen UV300B臭氧濃度檢測儀參數說明

一 、產品介紹
 limicen UV-300B高濃度臭氧氣體檢測儀主要用于臭氧發生器出口的臭氧濃度測量，可連續在線檢測臭氧發生器出口管道中的臭氧濃度。主要用于檢測各種工業環境下的臭氧氣體，也可用于檢測運行中的管道、容器等環境的臭氧氣體。主要應用于制藥、化工、市政、污水處理等行業，對臭氧發生器出口臭氧氣體濃度進行測量。
    UV-300B臭氧氣體濃度檢測儀依據朗伯一比爾定律，通過測量臭氧對紫外光吸收前后的光信號強度變化，由此計算出當前臭氧濃度值。設備使用先進的雙光路紫外光源系統，內設有燈管智能管理系統，開機后可使紫外燈管迅速達到測量狀態，采用分離式光池技術，設備具有無泄漏、耐壓高、耐大流量采樣氣體沖擊、易清潔、維護方便、操作簡單、使用成本低等特點。
    應用領域：市政用水行業，工業污水行業，精細化工行業食品跟飲用水行業，空間消毒行業，泳池消毒行業，香精合成行業等使用臭氧發生器行業。

二、產品參數
測量原理：  254nm紫外吸收法，雙光路設計。壓力、溫度補償

紫外燈壽命：大于10，000小時

顯   示：圖形字符點陣（標態濃度值，壓力，溫度同時顯示）

多種濃度單位選擇:  mg/L，g/m3，

測量范圍：   0—200mg/L

分辨率：   0.1 mg/L

精確度：   0.5%

重復度：   0.5%

響應時間： 小于1s

零位漂移： 小于0.2%

使用壓力： 小于0.3Mpa

流量使用：  0.1-1L/min

信號輸出：  4-20mA；0-5V，高低濃度兩路報警（濃度值可自行設定）；

           打印機接口;

網絡通訊連接：RS485

帶USB接口，實時存儲數據

尺寸（很大）：145×75×230mm

嵌入式安裝孔位：140×70 mm

供電：AC 100—240V  10VA

重量：1.5kg

三、后面板的操作

1、電源的接入接AC220V電源.

2、信號輸出：4-20mA；報警（高低濃度值可設定）0-5V，高低濃度兩路報警（濃度值可自行設定），微型打印機接口；

網絡通訊連接：RS485
3、進出氣管采用標準的外徑6mm設計，帶雙卡套鎖緊（注意：螺母里面帶有卡套，小心丟失）雙卡套管子的接法說明不銹鋼制卡套式接頭具有連接牢靠，耐壓能力高，密封性和反復性好，安裝檢修方便，工作安全可靠等特點按需要長度切斷管子，切面與管子中心線垂直度不得大于管子外景公差之半（管子的切面盡量垂直）按順序?qū)⒙菽?、卡套套在管子上，然后將管子插入接頭體內錐孔底部，放正卡套。在旋緊螺母的同時轉動管子直至不動為止，再旋緊螺母1~1B圈。

后面板的接線說明

1  A  RS485                 8  RXD  打印機

2  B  RS485                 9  TXD  打印機

3  4-20mA  +               10  GND  打印機

4  0-5V   +                 11  GND  4-20mA  0-5V -

5 錯誤報警                  12  共點高值低值錯誤報警

6 高值報警                  13  自動調零1

7 低值報警                  14  自動調零2

四、安裝事項

插入卡式設計，只需具備140×70 mm的方孔，適合板厚為0.5-2.5mm

利用配套的安裝支架就可安裝

五、相關產品

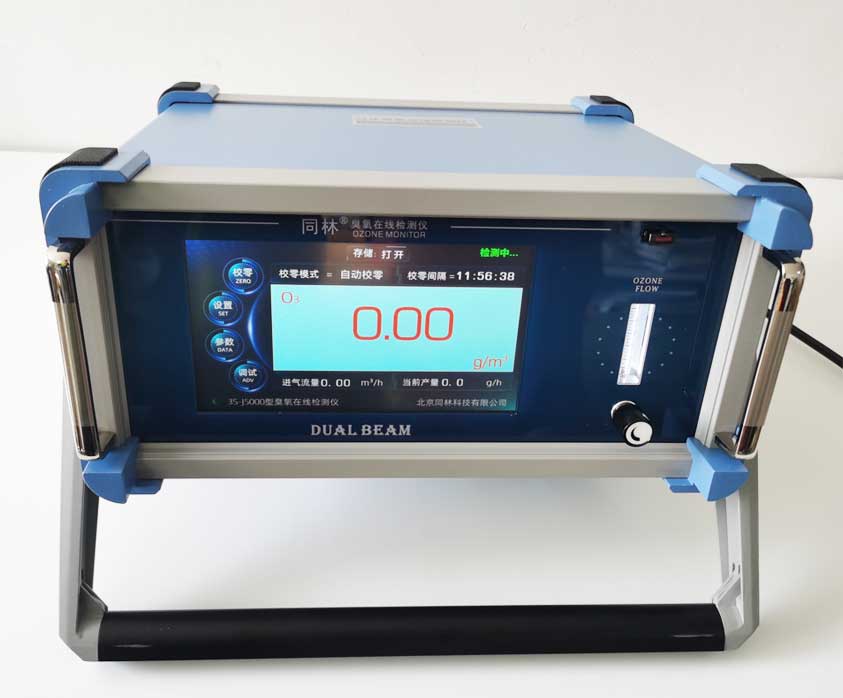

同林3S-J5000臭氧檢測儀
