自來水廠后臭氧投加工藝的重要性

       隨著中國飲用水水源受到日趨廣泛的污染，以去除渾濁度和病原微生物為主要目標的常規處理工藝已經不能滿足保障飲用水水質安全的需求。 因此，以預臭氧氧化(預處理)，特別是臭氧－生物活性炭等為代表的深度處理工藝發展迅速，在國內的飲用水處理中推廣應用日益廣泛． 臭氧－生物活性炭深度處理過程的“臭氧”，也叫“后臭氧”，后臭氧化工藝能夠消毒和部分降解有機物，并將大分子有機物轉化為小分子有機物，以利于后續生物活性炭單元的生物降解。 后臭氧投加量的不足，可能造成接觸氧化的不充分，使生物活性炭生物降解有機物效果不佳;而過量投加一方面會直接導致水廠運行成本的增加，另一方面不利于生物活性炭的吸附，以及影響生物活性炭的使用壽命。 更重要的是，隨著臭氧投加量的增加，容易帶來溴酸鹽等臭氧化副產物． 因此，在含溴水的臭氧化過程中，既要保證臭氧化效能，也要限制溴酸鹽生成，后臭氧投加面臨如何優化控制的問題．

       目前后臭氧投加控制主要采用水流量比例前饋和出水余臭氧質量濃度 PID 反饋復合控制方法．水流量比例前饋控制根據進水流量的變化調整臭氧投加量。 出水余臭氧質量濃度 PID 反饋控制根據出水余臭氧質量濃度的偏差調整臭氧投加量． 但是，當進水水質變化時，PID 反饋控制由于控制響應過慢而無法快速調整臭氧投加量，極易引起出水水質的波動。 模型預測控制(model predictive control，MPC)因?qū)^程未來動態有預測功能而被視作處理大時滯、大慣性和非線性控制問題的有效方法． 鑒于后臭氧化工藝大時滯、大慣性和非線性的特點，將MPC 用于后臭氧投加的反饋控制．前饋控制根據干擾的測量值對實際干擾進行補償設計，是很直接很主動的干擾抑制方法． 然而實際被控過程很多干擾是不可測或很難測，干擾觀測器(disturbance observer，DOB)作為一種有效的干擾估計技術廣泛應用于前饋控制中． 鑒于后臭氧接觸池進水水質和水流量變化對后臭氧化工藝的影響，以及 DOB 的優越性，將 DOB 估計結果用于后臭氧投加的前饋控制。

       CT(即 C 和 T 的乘積，C 為水中余臭氧質量濃度，T 為臭氧與水接觸時間)值是控制臭氧化效能的重要指標，將 CT 值保持在理想值能夠有效地控制臭氧化效果和溴酸鹽生成量． CT 值計算方法有出口法、幾何平均法和擴展 CSTＲ 法等． 在實際工程應用中，為便于測量和計算，常采用出口法，即出口余臭氧質量濃度 C 和臭氧與水接觸時間 T 的乘積。 本文以臭氧化 CT 值為控制目標，在水流量比例控制的基礎上，提出一種基于 DOB 和 MPC 的后臭氧投加復合控制方法． 其中 MPC 用于后臭氧投加的反饋控制，DOB 用于估計進水水質和水流量變化對后臭氧化工藝產生的模型失配和外部干擾，并將估計結果用于后臭氧投加的前饋控制中，提高后臭氧化工藝應對進水水質和水流量變化的能力。

1、后臭氧投加過程

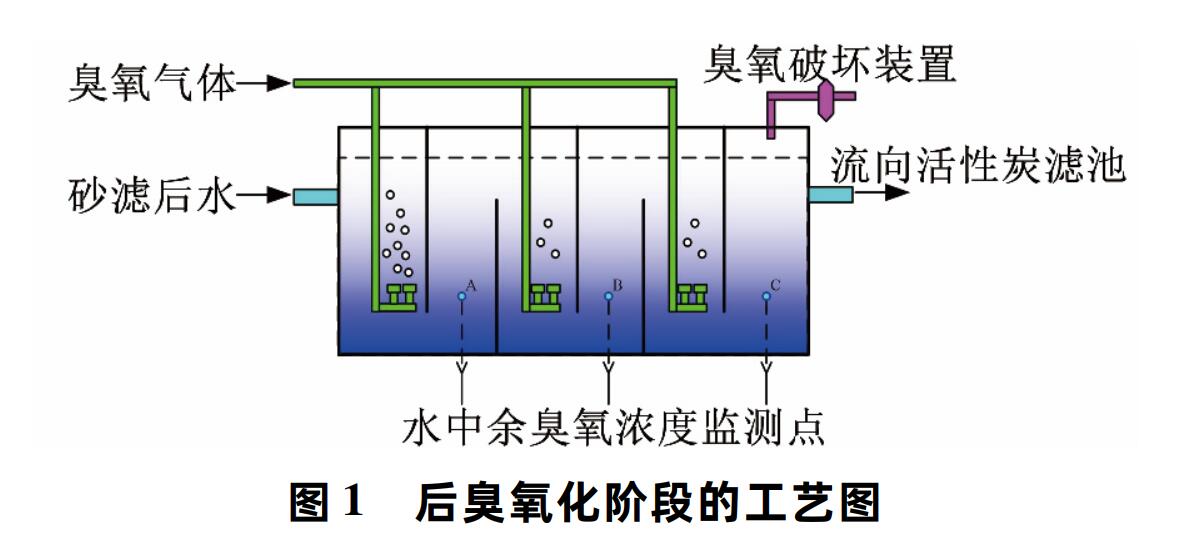

       某水廠的后臭氧化工藝由兩個并行的后臭氧接觸池組成，如圖 1 所示． 由于后臭氧接觸池復雜的內部結構和水流類型，臭氧在水中的停留時間分布非常不均勻． 后臭氧接觸池的內部由阻礙墻體將其分 6 個單元，水流受到阻礙墻體的阻礙作用在后臭氧接觸池內部上下翻滾，一定程度地保證了臭氧在后臭氧接觸池內部的停留時間，使臭氧能夠與水充分接觸． 為了提高臭氧的利用效率和降低臭氧化副產物———溴酸鹽的生成，一般采用三級投加(研究對象水廠的三級投加比為 3∶ 1∶ 1)的微孔曝氣投加方式． 水中余臭氧質量濃度在線檢測儀表由圖 1 中的 A、B 和 C 3 個采樣點采集水樣并實施余臭氧質量濃度在線檢測． 由于阻礙墻體的作用，隨著水流速的下降和臭氧的消耗，采樣點 C 的水中余臭氧質量濃度在線檢測值波動相對比較平緩，被用作后臭氧接觸池出水余臭氧質量濃度的近似值．

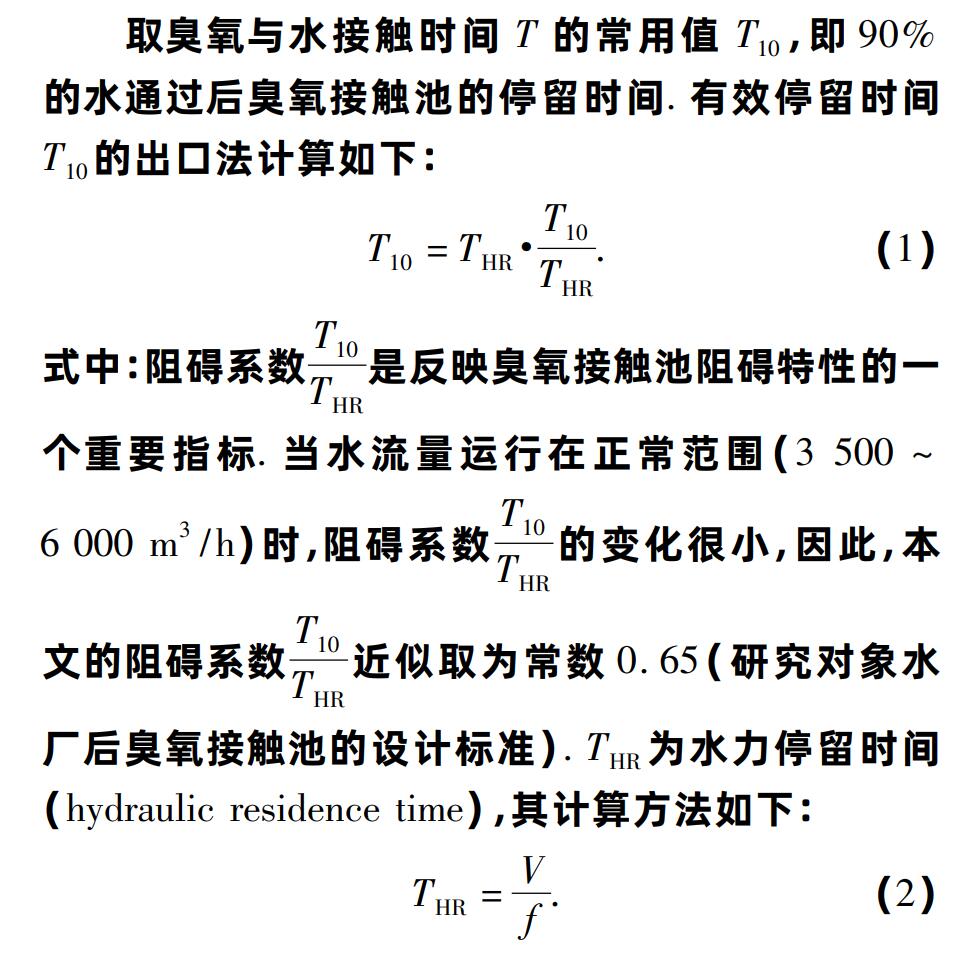

式中:V 為臭氧接觸池內的水體積，f 為臭氧接觸池的進水流量．

由于 T10隨著進水流量變化而變化，為了將 CT10控制在理想值，C 的設定值也隨之變化． 因此，以 CT值為控制目標的臭氧投加控制問題轉變成了 C 設定值的動態跟蹤控制問題．

2 、DOB-MPC 復合控制方案

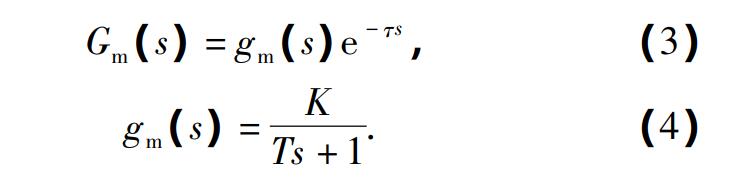

       后臭氧化工藝運行中，臭氧消耗一般經歷快速消耗和緩慢衰減兩個階段［14］． 快速消耗階段在臭氧與水接觸的很短時間內完成，在后臭氧化工藝中難以測量，緩慢衰減階段可近似描述為動力學一階過程． 因此，以出水余臭氧質量濃度為被控變量，臭氧投加量為控制變量，可以用一階加時滯( first orderplus time delay，F(xiàn)OPTD) 的形式表示后臭氧投加控制模型［15］，其傳遞函數可以表示為

式中:gm (s)為很小相位部分，e － τs為時滯部分．

放大系數 K 和時間系數 T 與實時變化的水質指標和水流量直接相關，可采用多元線性回歸的方法進行辨識;時滯時間常數 τ 與變化的水流量直接相關，可通過線性插值的方法獲得［15］． 因此，后臭氧投加控制模型Gm (s)是隨著進水水質和水流量變化而動態變化的．

3、結論
       本文以 CT 值為控制目標，在水流量比例控制的基礎上，提出了一種基于擾動觀測器和模型預測控制的后臭氧投加復合控制方法． 通過模型預測控制實現臭氧投加的反饋控制，通過采用擾動觀測器對進水水質和水流量變化引起的模型失配和外部干擾進行前饋補償． 仿真和實驗驗證結果表明，該方法能夠有效提高后臭氧化工藝應對進水水質和水流量變化的能力，穩定和提高了深度處理工藝的出水水質．

本文摘自第 51 卷 第 2 期2 0 1 9 年 2 月哈 爾 濱 工 業 大 學 學 報
