硅片清洗之干法清洗有哪些方法



1.干冰清洗

當溫度超過31.1℃、壓強達到7.38MPa 時，CO2處于超臨界狀態，可以實現氣態和固態的相互轉換。CO2從鋼瓶中通過噴嘴驟然噴出，壓力下降、體積極速膨脹，發生了CO2的等焓值變化，氣液混合的CO2生成固態干冰微粒，從而實現清洗硅片。干冰微粒去除顆粒和有機物雜質的機理不同。去除顆粒雜質時，干冰顆粒與顆粒雜質發生彈性碰撞，產生動量轉移，顆粒雜質被粉碎，隨高速氣流被帶走。去除有機物雜質時，干冰顆粒與有機物發生非彈性碰撞，干冰顆粒液化包裹有機物脫離硅片表面，然后固化被高速氣流帶走。



X Guo[15]等人提出了一種新型干冰微粒噴射清洗技術，采用純度為5N、壓強為8MPa 的CO2氣體源、噴嘴前壓強11MPa 的清洗參數，很后得到了很好的清洗效果。



采用干冰微粒清洗技術對硅片進行清洗效果十分理想，而且對硅片表面無損害，不會污染環境，是一種理想的清洗技術。





2.紫外-臭氧清洗

J R Vig[16]于1986 年提出了紫外線-臭氧清洗技術（UV/O3）。通過實驗測得波長為253.7nm 和184.9nm 的紫外光，這兩種波長的光子可以直接打開和切斷有機物分子中的共價鍵，使有機物分子活化，分解成離子、游離態原子、受激分子等。與此同時， 184.9nm 波長紫外光的光子能將空氣中的氧氣（O2）分解成臭氧（O3）；而253.7nm波長的紫外光的光子能將O3分解成O2和活性氧（O），這個光敏氧化反應過程是連續進行的，在這兩種短波紫外光的照射下，臭氧會不斷的生成和分解，活性氧原子就會不斷的生成，而且越來越多，由于活性氧原子（O）有強烈的氧化作用，與活化了的有機物-碳?xì)浠衔锏确肿影l(fā)生氧化反應，生成揮發性氣體，如：CO2，CO，H2O，NO 等，逸出物體表面，從而徹底清除了粘附在物體表面上的有機污染物。



UV/O3清洗技術可以有效的去除硅片表面的有機雜質，對硅片表面無損害，可以改善硅片表面氧化層的質量，但是對無機和金屬雜質的清除效果不理想。采用相同的原理，WJ Lee 和HT Jeon[17]利用UV/O3清洗過程中加入了HF，不僅除去了有機雜質而且對無機和金屬雜質也有很好的清除效果。





3.氣相清洗

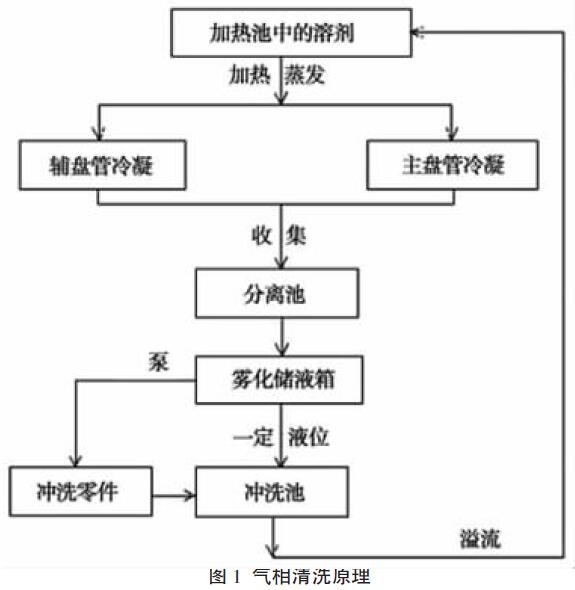

氣相清洗利用清洗劑高溫氣化，氣流上升至材料表面，由于溫度的差異發生冷凝，清洗劑溶解掉材料表面的雜質，回落到分離池，去除清洗劑中的水分和雜質后，清洗劑再回到加熱槽進行氣化，如此循環往復實現芯片表面清洗，如圖1 所示。

WH Lin[18]利用溴丙烷作為氣相干洗的清洗劑，對砷化鎵半導體裸芯片進行清洗。清洗過程沒有對砷化鎵芯片造成破壞而且得到了很好的清洗效果，經過實驗的進一步測試，清洗后，芯片的性能保持穩定。采用類似的方法G Shi[19]利用氟利昂和異丙醇混合的有機溶劑作為清洗劑，清洗印刷電路板PCB，清洗效果優異。



由此證實了該方法是一種高度滿足清洗要求的優秀工藝，并且可以推廣到硅片的清洗工藝中。





4.束流清洗技術

束流清洗是指在電場力的作用下，霧化的導電化學清洗劑通過毛細管形成細小的束流狀，高速沖擊在硅片表面上，使得雜質與硅原子之間的范德瓦爾斯鍵斷裂，雜質脫離硅片表面，實現硅片清潔。J F Mahoney[20]等人于1998 年提出了微集射束流清洗技術，將超高速的物質或能量流直接作用于硅片表面的雜質，使得雜質與硅原子之間的范德瓦爾斯鍵斷裂，雜質脫離硅片表面。在此理論的基礎上，超聲波束流清洗技術得到了空前的發展。



WD jiang[21]等人利用KrF 準分子激光器對硅片表面的Al2O3雜質進行了清洗試驗和理論分析。利用248nm、30ns 的KrF 準分子激光源垂直照射到大小為5mm×10mm、厚度為650μm 的硅片上進行清洗試驗，然后使用MX40 光學顯微鏡對清洗前后的硅片進行觀察。得出使用單個脈沖能量密度為90mJ/cm2 時，1μm 大小的Al2O3顆粒及其團聚顆粒被明顯去除，激光的清洗效率達到90%。激光束流清洗技術能夠有效的去除微米級和亞微米級的雜質顆粒，而且不對硅片表面造成損壞，是一種潛力極大的新型清洗技術。
