污水處理中臭氧發生器系統的構成



污水處理中臭氧處理系統的構成概要如圖所示

污水處理中臭氧處理系統的構成圖

        以生物處理后的處理水為對象的臭氧發生器系統由臭氧發生裝置、臭氧反應裝置、排出臭氧處理裝置、臭氧濃度計測裝置所構成。此外，根據生物處理水的水質及臭氧處理目的、目標處理水質等，在臭氧反應裝置的前段或后段設置了附加的設備(前處理設備、后處理設備)。

（一）設施設計的基本事項

        根據處理目的確定處理對象項目和目標處理水質，然后研究臭氧處理設備的很佳設計作業條件以及前、后處理設備的系統構成。目標處理水質方面如以排放為目的，則除下水道法所規定的水質標準之外，還應滿足各地自治部門的條例等。如以再生水利用為目的，則根據再生水利用的相關標準等之外，還需根據再利用前所要求的水質等，按使用用途定出目標處理水質。

        應用于污水處理的臭氧注入率一般設計在5～15mg/1，根據處理目的及目標處理水質、被處理水的性狀等，其所需的臭氧注入率會存有差異。另外，有特殊工廠廢水流入等情況時，與一般的城市污水處理水相比，消耗臭氧的還原性物質要多。此外，還有因臭氧處理而顯色等。因此，在確定臭氧注入率時，應參考類似的實施事例，如有必要還需進行實驗等以掌握臭氧注入率與處理效果間的差異。

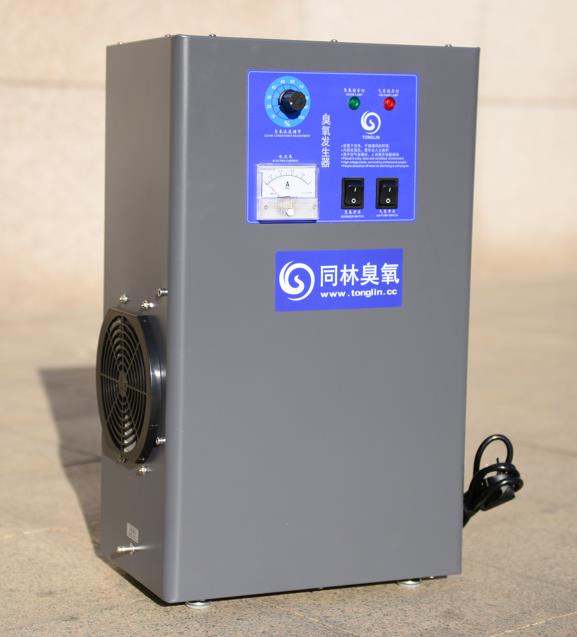

（二）臭氧發生裝置

        從原料氣體產生并供給臭氧氣體的設備，由臭氧發生器、原料氣體供應裝置等組成。原料氣體有空氣的也有用氧的，用氧作原料可得高濃度臭氧，雖能效高但應考慮對象處理水量、所需臭氧濃度及經濟性等加以選定。此外，臭氧發生設備的容量是由臭氧注入率及對象處理水量而定，其臺數組成則由水處理設施等的系列數及備機考量等而定。臭氧發生設備的備機設置可預估在臭氧注入率的裕度予以省去等的維護管理性及經濟性等考慮而定。因臭氧發生量的控制根據被處理水的水量和水質而定，故排出臭氧濃度，臭氧注入量，溶存臭氧濃度等均采用固定控制。

（三）臭氧反應裝置

        由臭氧氣體溶解在被處理的水中，使之發生反應的反應槽和將臭氧氣體注入被處理水中的臭氧注入裝置所組成。

        臭氧和被處理水的接觸時間，從處理效率及臭氧吸收效率，經濟性的角度而言約10分鐘，接觸部很好分割成2段。臭氧接觸后的滯留部從去除殘留臭氧角度而言很好確保有5分鐘的滯留時間。反應槽的接觸水深為4~6m，一般為氣液逆流接觸方式。反應槽應具有耐蝕性和安全性，為混凝土或不銹鋼的封閉結構。臭氧注入裝置應考慮臭氧溶解效率及維護管理性，經濟性，一般采用曝氣方式。

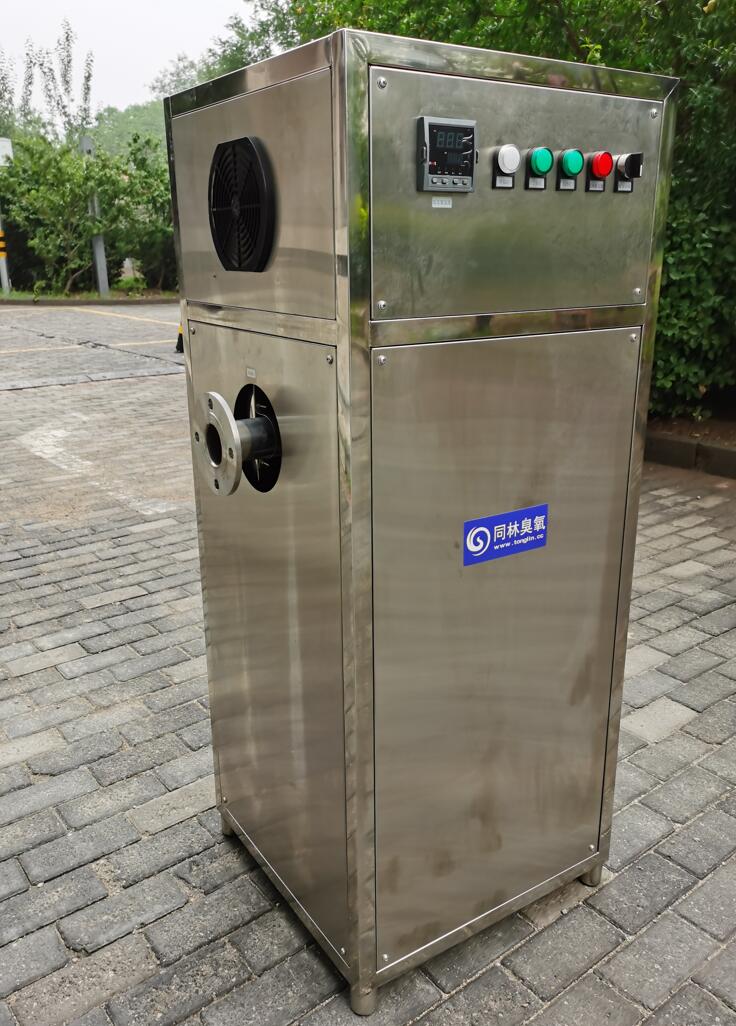

（四）排出臭氧處理裝置

        將含未反應的臭氧從反應槽排氣處理中排出的設備，由水洗消泡塔和排出臭氧分解塔等所組成。

        排出臭氧處理裝置的性能從保護作業環境和防大氣污染，排放大氣中的臭氧濃度應小于0.4ppm。其處理方式為活性炭吸附分解法及催化分解法等，考慮排出氣體濃度及氣量，維護管理性，經濟性等從中選定。

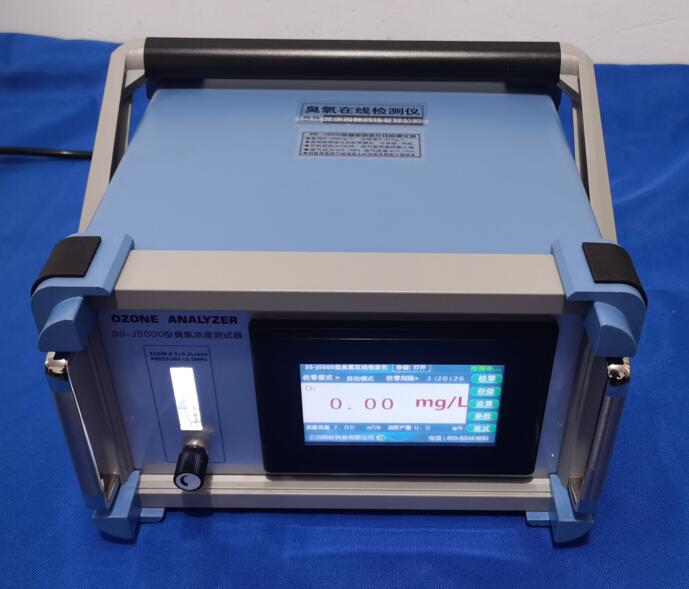

（五）臭氧濃度計測裝置

        為各裝置的運行控制及安全管理，測定發生臭氧、排出臭氧及環境臭氧濃度等的設備，由自動臭氧濃度計組成。

（六）前處理設備

        為去除生物處理水中懸浮性物質及亞硝態氮等還原性物質，提高臭氧處理工程中的處理效率，在臭氧反應裝置的前段所附加的設備，有快速過濾設備及生物膜過濾設備等。

（七）后處理設備

        根據臭氧處理的目的及目標處理水質，再生水使用用途等，以提高處理水質和確保衛生學的安全性之目的，于臭氧反應裝置后段所附加的設備，有生物活性炭處理設備及生物膜過濾設備，氯消毒設備等。
