臭氧微納米氣泡處理實際印染廢水研究

        水樣取自上海市金山區某紡織科技有限公司，其水處理工藝為進水—格柵—調節池—生化池—氣浮池—出水，出水 COD 要求低于 200。取氣浮池出水作為處理原水，COD 約為 110-190，氨氮濃度約為 0.11mg/L，日處理量 2000t/d，pH 約為8.3-8.6。詳細水質情況見表 。取氣浮池出水進行序批式實驗，處理水量為 12L。COD 檢測使用便攜式水質分析儀進行 CODcr 的測定，如需進行催化，則在 COD 的檢測前需加雙氧水屏蔽劑屏蔽雙氧水對 COD 的影響，本實驗采用二氧化錳。

1.直接臭氧氧化

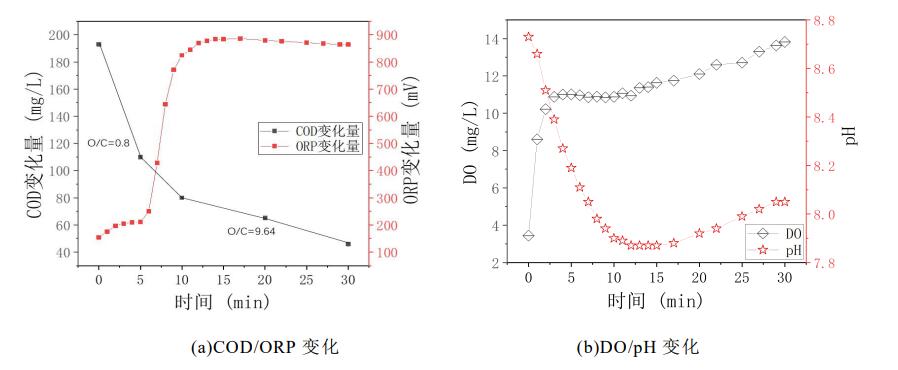

圖1臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH 為 8.5，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L。

        在 28℃，初始 pH 為 8.5、處理時間 30min、處理水量 12L 及臭氧濃度為 90mg/L條件下，單獨臭氧實驗中 COD 處理效果如圖 1所示，色度變化如圖2。由結果可以看出，隨著臭氧投加量不斷升高，COD 持續下降，ORP 的值也顯著增加，是由于臭氧的不斷溶解，使水中的氧化性上升，導致氧化還原電位增強。在約為10min 時 ORP 值趨于平衡，說明水中的溶解臭氧已達到飽和，此時水中將不能溶入更多的臭氧，通入的多余臭氧氣體會造成不必要的浪費。pH 隨著臭氧氧化水中溶解有機質不斷產酸，導致 pH 下降。

COD 的降解過程能反映出臭氧反應速度的兩段性，由圖可以看出，6.7min 為COD 降解曲線與 ORP 突增曲線的交點，0-6.7min 內，屬于臭氧的快速氧化反應，10min 內去除的 COD 占總反應去除 COD 的 76.9%，此時的 O/C 比為 2.04，10min后進入臭氧的慢速反應，臭氧去除效果下降，10-30min 內降解 COD 占總反應去除COD 的 23.1%，這段時間內的 O/C 比高達 9.6。

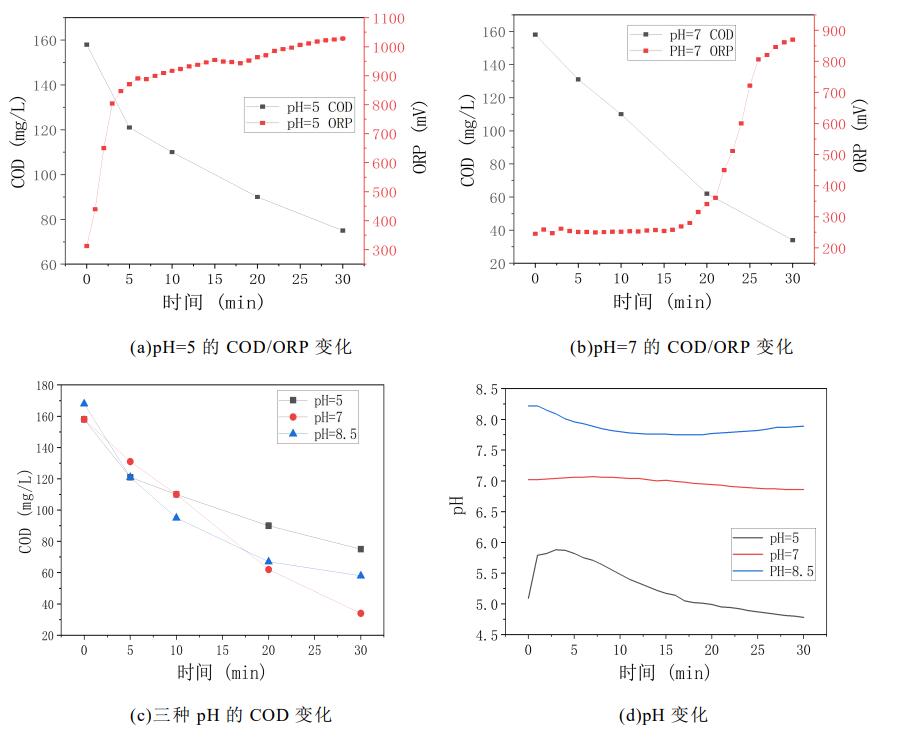

圖 2 改變 pH 條件下臭氧微納米氣泡處理實際印染廢水

        單獨臭氧試驗中改變 pH 后，發現中性條件下去除效果更好，堿性次之，酸性更差。由臭氧自身特性分析，在酸性條件下由臭氧的直接反應為主，堿性條件下由臭氧的間接反應為主，說明水中含有較多與臭氧快速反應的物質。對應的 ORP曲線中，酸性臭氧濃度更先過量，堿性次之，中性更后。由此得出結論，液相臭氧濃度越慢飽和，水質中溶解的臭氧去除效率越高，與污染物反應的越徹底。

由于 10min 內的臭氧快速反應不能將 COD 降至目標去除量，但超過 10min 的臭氧投加量又會造成臭氧的無端浪費。故需要投加催化劑來促進臭氧的氧化反應。

2.金屬離子均相催化

       在投加臭氧之前，分別投入 0.01mol/L Cu2+、Mn2+、Fe3+、Fe6+對臭氧進行均相催化。其中，Cu2+為藍色晶體，加入后溶液呈藍色；Mn2+為白色粉末，加入后無色，通臭氧后產生磚紅色沉淀；Fe3+為棕色晶體，加入后溶液立即有棕色沉淀，通氣后沉淀消失，溶液棕色；Fe6+為深棕色粉末，加入后溶液變深棕色。實驗結果如圖3所示。

由投入二價錳離子、二價銅離子、三價鐵離子、六價鐵離子的金屬離子均相催化實驗結果表明，投加金屬離子對臭氧氧化反應可能產生抑制作用，是由于•OH自由基的氧化性不具有選擇性，過量金屬離子與污染物競爭•OH 自由基，起清除劑作用。以 Cu2+離子為例，反應如式(1.1)。

Cu2++?OH ? Cu3++OH- (1.1)

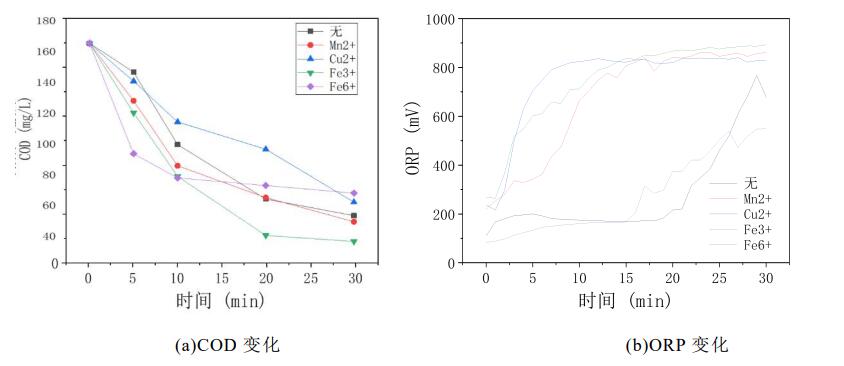

圖 3 金屬離子催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH 為 8.5，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L。

       此外觀察到色度的變化，高濃度的金屬離子溶液本身具有色度，可能對廢水的脫色產生干擾作用。金屬離子對微納米氣泡臭氧沒有明顯的催化作用，原因可能是因為在微納米氣泡曝氣方式下，臭氧已經產生了更多的•OH，金屬離子難以起更強的催化作用。據研究，金屬離子對臭氧工藝的催化作用取決于離子投加量、pH 及水質等因素。

3.雙氧水催化臭氧氧化

       在水處理中，臭氧與過氧化氫組合工藝常被稱為“過臭氧過程”?？偟幕瘜W(xué)式可以被總結為式 1.2，但據不完全統計，•OH 的產率只有此計量式的 1/2[34,56]，因此在工程應用中，需要修正投加藥劑的劑量。

2O3 + H2O2 → 2 ? OH + 3O2 (1.2)

       投加雙氧水催化氧化與單獨臭氧氧化實驗結果表明，投加催化劑有更佳的去除效果，不加催化劑去除率為 70.3%，加催化去除率為 83.3%，30min 投加催化劑的出水 COD 為 28mg/L，達到地表Ⅳ類水標準。且雙氧水與反應符合式 ，促進產生羥基自由基且不引入其他金屬離子，符合過膜要求。

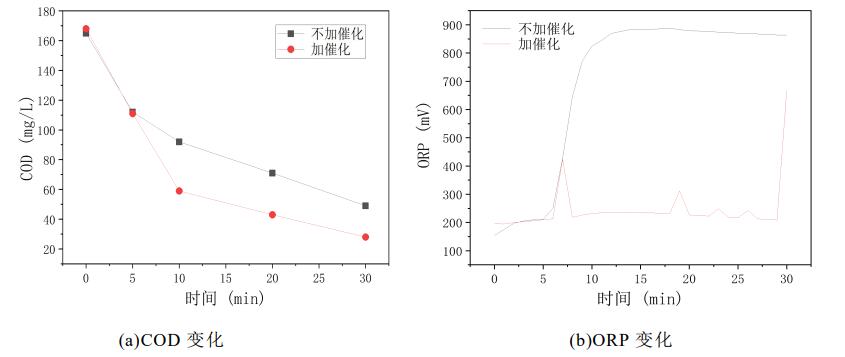

圖 4 雙氧水催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH 為 8.6，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L

       在加催化與不加催化的對比實驗中，可以看到前 5min，COD 的去除量斜率基本吻合，差距發生在 5min 后。由此可知前 5 分鐘發生了臭氧的快速直接反應，水中與臭氧反應速率 k 值較大的物質(如雙鍵及苯環等)快速被分解為小分子，5min后臭氧的間接催化反應占主導作用，羥基自由基無選擇性的降解其他的污染物。不加催化的反應中改變 pH，中性條件下的去除率更好，臭氧的兩段反應中直接反應持續時間更長

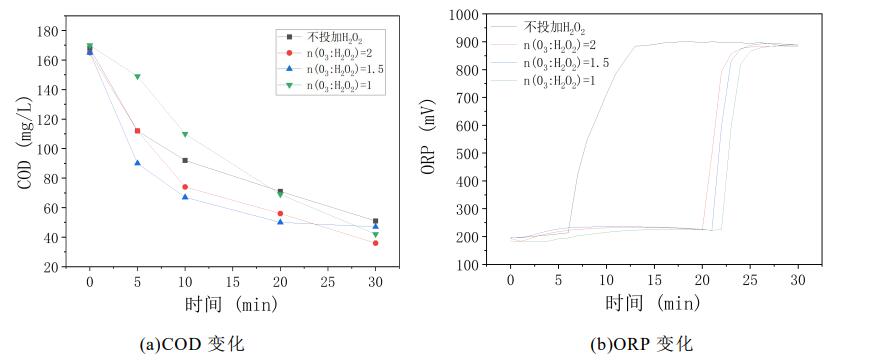

圖5 改變雙氧水投加量時雙氧水催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH=8.65,氣體流量 1.5 L/min，臭氧濃度為 90 mg/L

       精確投加雙氧水在本實驗中是非常重要的，改變雙氧水投加量的優化實驗結果如圖 5所示，當投加摩爾比為 1(O2:H2O2=1)時，COD 結果高于不投加雙氧水COD 結果，說明此時的雙氧水投加過量，過量的雙氧水貢獻了 COD，使結果偏高。同時，改變 pH 條件時的雙氧水催化臭氧試驗優化結果如圖 6 所示

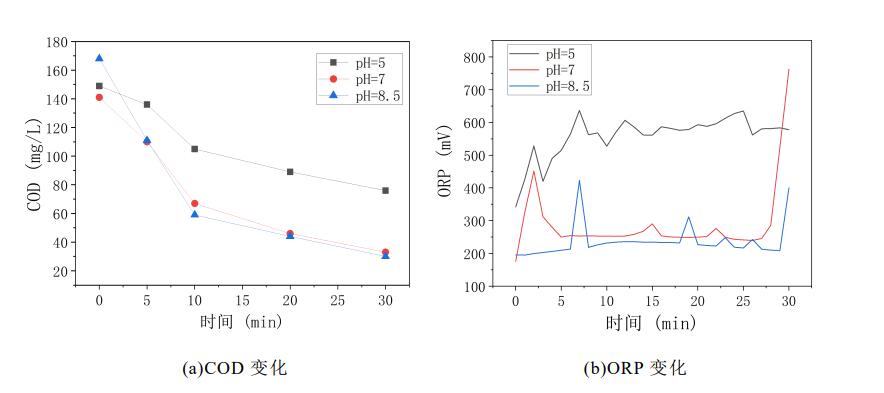

圖 6改變 pH 條件下雙氧水催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L，n(O3：H2O2)=2

4.雙氧水催化臭氧化過程的實驗優化

       在以往的實際工程應用中，根據不同的水質精確投加雙氧水是廣泛的技術難題。雙氧水投加量過少，催化臭氧效果差，造成不必要的臭氧浪費，雙氧水投加量過多會貢獻多余的 COD，使檢測結果出現偏差。由于上文中提出 ORP 值可以代替臭氧暴露值反映臭氧氧化效能，故本文提出使用 ORP 值來指導雙氧水的投加量，解決投加量不精確的難題。

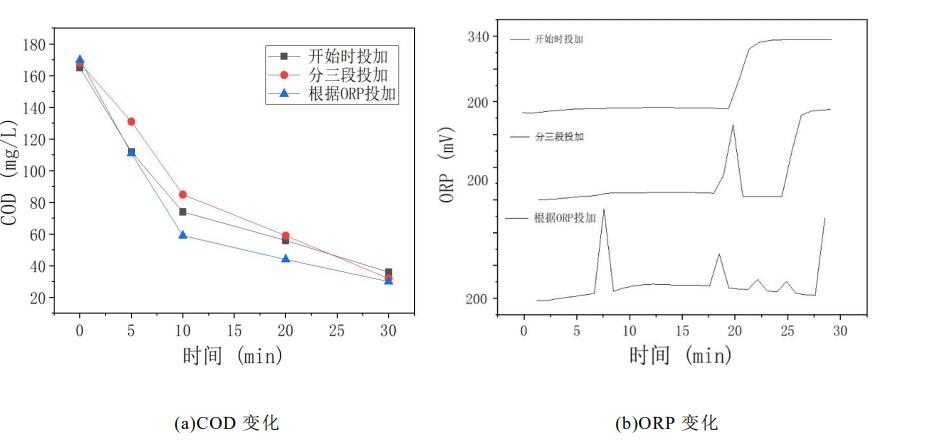

圖 7 不同雙氧水投加方式催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH 為 8.5，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L。

如圖 7 所示，分別采用開始時投加、分三段投加及根據 ORP 投加三種投加方式，投入總量為 0.06mol 的雙氧水。當投加總量為 0.06mol 雙氧水時，觀察到開始時一次投加及分段投加兩種方式臭氧存在過量現象，多余的臭氧溢出液體釋放到大氣中，損失了藥耗，存在資源浪費，并且有可能對操作人員的健康構成威脅。但根據 ORP 實時投加，未能自分解的臭氧與雙氧水結合生成羥基自由基，進一步無選擇性的降解水中的污染物。在同樣的臭氧及雙氧水藥耗下，根據 ORP 方式投加無疑是效果更好以及更經濟的。以 ORP 值為投加標準的方式不存在臭氧過量情況，并且雙氧水少量多次的投加方式下，相比一次大量投加及分段投加，取樣時水中不會存在過量的雙氧水，不會對 COD 的檢測構成影響，使 COD 檢測偏高，及消耗多余的雙氧水屏蔽劑。從 COD 處理結果來看，三種投加方式在 30min 內均可以將 COD 去除至 40 以下，滿足《國家污水綜合排放標準(GB8978-2002)》中規定的Ⅴ類水標準。

       在原水 pH(約 8.5)下，30min 內均可以將 COD 去除至 50 以下，滿足《國家污水綜合排放標準(GB8978-2002)》中規定的一級 A 標準。催化反應為投加了 5ml雙氧水催化劑。臭氧的直接反應在前 5 分鐘內反應充分，加入雙氧水催化后臭氧間接反應生成大量羥基自由基，進一步無選擇性的降解污染物。不加催化劑實驗在中性條件下去除效果更好，推測為本實驗水質中多含有在中性條件下易降解的污染物。

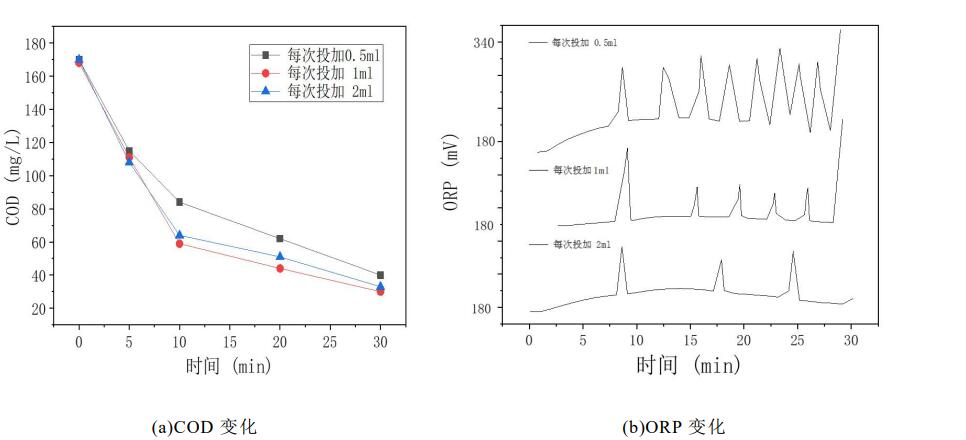

圖 8 不同雙氧水投加量催化臭氧微納米氣泡處理實際印染廢水

條件：28℃，pH 為 8.5，氣體流量 1.5 L/min，臭氧濃度為 90 mg/L

       可以看出，三種以 ORP 值投加催化劑的過程中原水的臭氧反應時間基本相似，都在約 9min 處臭氧飽和，完成臭氧的直接反應。9min 后多余的臭氧與過氧化氫結合，生成羥基自由基，繼續進行對污染物的無選擇性攻擊。三種不同的劑量投加中，每次投加 0.5、1、2ml 對應的總藥耗分別為 4.5、5、6ml，由圖可知，每次投加 1ml 時的去除 COD 更多。從經濟性與處理效果方面來看，當 ORP 達到峰值后每次投加 1ml 過氧化氫的投加計量是更優的
