臭氧發生器空氣源和氧氣源的區別及如何選擇

      臭氧發生器系統中所用的原料主要為空氣和富氧氣源，其中富氧氣源又分為現場制氧與外購液氧兩類?？諝鈿庠囱b置系統組成包括鼓風裝置、過濾器、除塵裝置、除濕裝置，檢測儀表等。富氧氣源裝置系統分為外購液氧裝置系統和現場制氧裝置系統。外購液氧裝置系統組成包括液氧儲罐、減壓氣化裝置、調壓裝置、過濾器、臭氧檢測儀表等?，F(xiàn)場制氧裝置系統組成包括鼓風裝置、吸附床、氣體儲罐、氧氣增壓裝置、過濾器、除塵除濕裝置、臭氧檢測儀表等。

一、氣源的選擇宜考慮對以下幾個方面進行經濟技術比選后確定：

1 臭氧工藝單元的綜合運行成本；

2 臭氧的需求量，可依據處理水量、針對性實驗及工藝目標要求等予以確認；

3 設備運行的穩定性與管理要求。

二、空氣氣源裝置系統,應符合下列規定：

1 采用空氣作為氣源時，設計產氣臭氧的濃度宜為2 wt%～3 wt%。

2 空氣氣源宜采用空壓機或離心鼓風機的形式。

3 采用空氣氣源時，應根據項目當?shù)氐某Ｄ昶骄諝赓|(zhì)量，氣源管路中應配置過濾裝置、除塵、除濕等裝置，滿足臭氧發生器進氣質量要求。

4 空氣氣源制取臭氧產能效率較低，設備投資大，電耗高，宜用于外購氧氣成本較高、無現場制氧條件的項目中或通過經濟技術比較確定。

三 富氧氣源裝置系統，應符合下列規定：

1 采用富氧氣源時，產氣臭氧濃度可在8%～16%之間調節，設計產氣臭氧濃度宜為10 wt%。

2 外購氧氣質量應符合臭氧設備進氣要求，液氧進氣應符合表3-1 的要求：

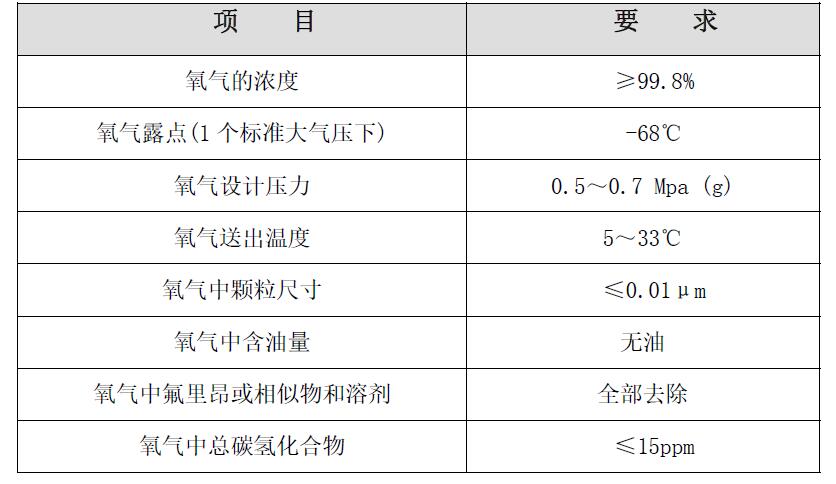

表1液氧氣源質量要求

3 外購液氧作為氣源的，應設置獨立的氧氣站，氧氣站設計應參照GB50030《氧氣站設計規范》。

4 采用外購液氧作為氣源的，在純氧管路中應加入1%～3% 的氮?dú)猓ɑ騼艋蟮膲嚎s空氣），投加的氮?dú)饬髁繎?yīng)能根據臭氧的產量自動調節。

5 添加的空氣應純凈，顆粒雜質、露點應滿足臭氧發生器的工作的基本要求。氮?dú)馓砑酉到y(tǒng)由空氣壓縮機、冷干機、吸附式干燥機、過濾器等組成。

6 用于臭氧系統氮?dú)馔都拥目諌簷C(jī)，應采用無油型空氣壓縮機。7 現場制氧的氧氣質量應符合臭氧設備進氣要求，現場制氧氧氣應符合表3-2 的要求：

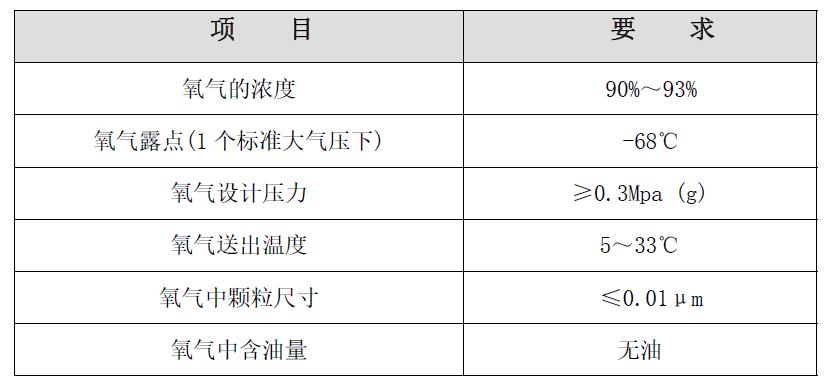

表2 現場制氧氣源質量要求

8 現場制氧設備可根據項目大小選擇采用PSA、VPSA、VSA 等成熟的現場制氧工藝。

9 現場制氧設備應采用精密過濾器、干燥器、氧氣儲氣罐等成套設備。
