分子束外延（MBE）技術：復雜氧化物的原子級精準控制

本文圍繞分子束外延（MBE）技術展開，詳細介紹其原理、分類、優勢、在材料合成中的應用及相關研究成果，凸顯該技術在原子級材料調控領域的重要價值。

一、MBE技術基礎

（一）核心定義與原理

MBE是一種具備原子層控制精度的高真空技術，以特定蒸發源蒸發的原子、分子或原子團在襯底上發生化學反應為基礎。其分子束呈單向彈道式流動，粒子間無碰撞，能實現精準的材料生長。

（二）生長環境與分類

1. 常規MBE：通常在真空和超高真空（10^-8–10^-12 mbar）環境下進行，其初用于GaAs和(Al, Ga)As體系的生長，后拓展至其他材料系統研究。

2. 反應性MBE：在生長室中引入額外氣體輔助生長，主要用于氮化物或氧化物材料制備。以反應性氧化物MBE為例，它兼具超高真空MBE和高氧化條件的優勢，但需精準控制氣體負載及配備合適的抽氣系統，且為保證蒸發原子的彈道路徑，生長室壓力上限約為10^-4mbar，常選用高反應性的純臭氧作為氧化氣體。

3. 關聯技術：原子層沉積（ALD）技術可通過前驅體在表面的順序吸附與脫附，實現類似MBE的多樣性及原子層（AL）級精準合成。

（三）設備構成

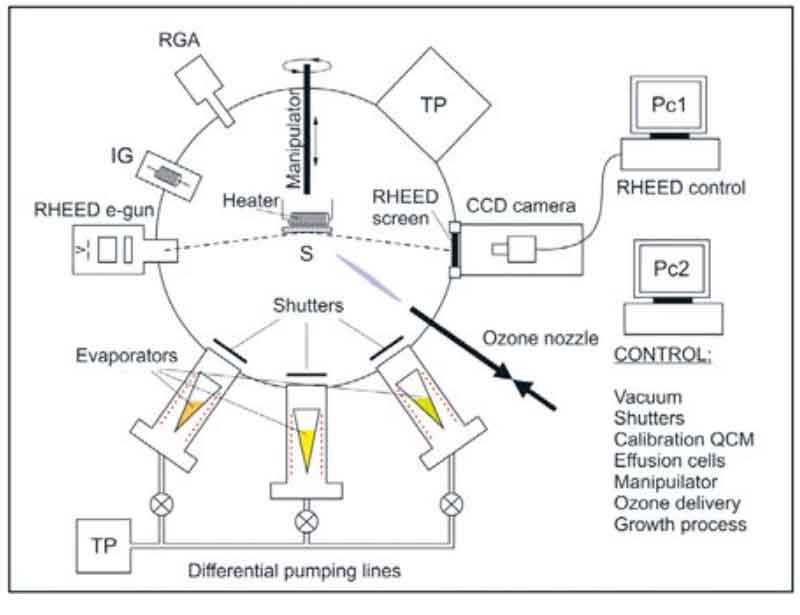

以馬克斯·普朗克固體研究所的臭氧輔助MBE設備為例，主要包含負載鎖（1）、儲存室（2）、中央研究室（3）、兩個生長室（4）和臭氧輸送系統（5），配備RHEED（反射高能電子衍射）系統、RGA（殘余氣體分析儀）、TP（渦輪分子泵）等控制與檢測部件，由Pc1和Pc2計算機分別控制RHEED系統及生長室本身，實現生長過程的精準調控與監測。

臭氧輸送系統可選方案：ALD PLD用高濃度臭氧發生器 Apex H30

二、MBE技術的核心優勢

1. 材料選擇靈活多樣：MBE系統可配備蒸發源，且蒸發源能重新裝載不同元素，為合成新型化合物提供豐富選擇，在目標化合物選擇上具有高通用性與靈活性。

2. 生長過程可控可靠：系統搭載RHEED工具，借助表面衍射電子實時監測表面質量，結合低能電子衍射（LEED）、角分辨光電子能譜（ARPES）等原位工具，可實現低沉積速率（通常為1單層/分鐘）下的精準沉積控制。

3. 原子層級沉積：采用選擇性原子層沉積（一次沉積一層原子層），并能精準控制雜質濃度，為設計功能性異質結構、合成新型亞穩態化合物奠定基礎。

4. 低入射原子能量：與其他物理沉積方法不同，MBE的入射原子能量極低 (<0.1eV)，能很大限度減少界面處不期望的陽離子混合，實現原子級厚度可控的異質結構設計，形成陡峭的異質界面。

三、MBE技術的應用領域

（一）半導體領域

憑借精準的生長控制能力，MBE制備的異質結構是二極管、晶體管、太陽能電池、微處理器及存儲器件等電子元件的核心構建模塊，支撐半導體技術近50余年的微型化發展。

（二）復雜氧化物領域

1. 背景驅動：1986年La-BaCu-O化合物中高溫超導性（HTSC）的發現，激發了對復雜氧化物家族的研究興趣，推動MBE技術在該領域的應用。

2. 材料結構與制備

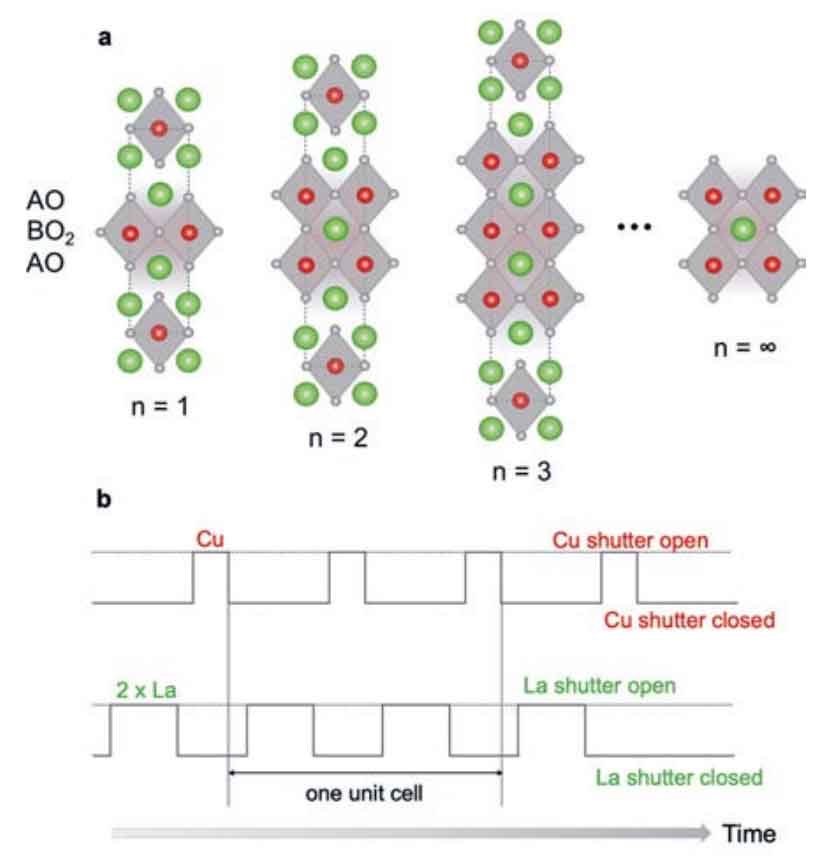

    - 晶體結構：復雜氧化物多為離子晶體結構，過渡金屬（TM）離子位于晶胞中心，其層狀晶體結構常用Ruddlesden-Popper（RP）相表示，化學式為A_n+1B_nO_3n+1（A為堿金屬、堿土金屬或稀土金屬，B為過渡金屬，n為整數），由二維類鈣鈦礦層板構成（圖2a），MBE可精準設計此類結構。

    - 制備方法：原子層逐層（AL-by-AL）沉積法適用于層狀氧化物制備，通過快門控制實現組成原子的精準計數，快門時間根據各元素源的通量單獨確定。例如，制備具有n=1的RP晶體結構的La₂CuO₄（A=La，B=Cu）時，La和Cu快門的操作順序由計算機控制，且整個過程通過原位RHEED實時監測（圖2b）。

3. 性能與應用潛力：復雜氧化物的鈣鈦礦結構使其可形成超薄薄膜或異質結構，且具備從高溫超導性（HTSC）到熱電性等多樣物理特性，為器件制造和應用提供豐富的多層組合方案，包括同質外延生長（如相同材料、相同晶體結構的超晶格）和異質外延生長（如不同化學組成、不同晶體結構材料的堆疊）。

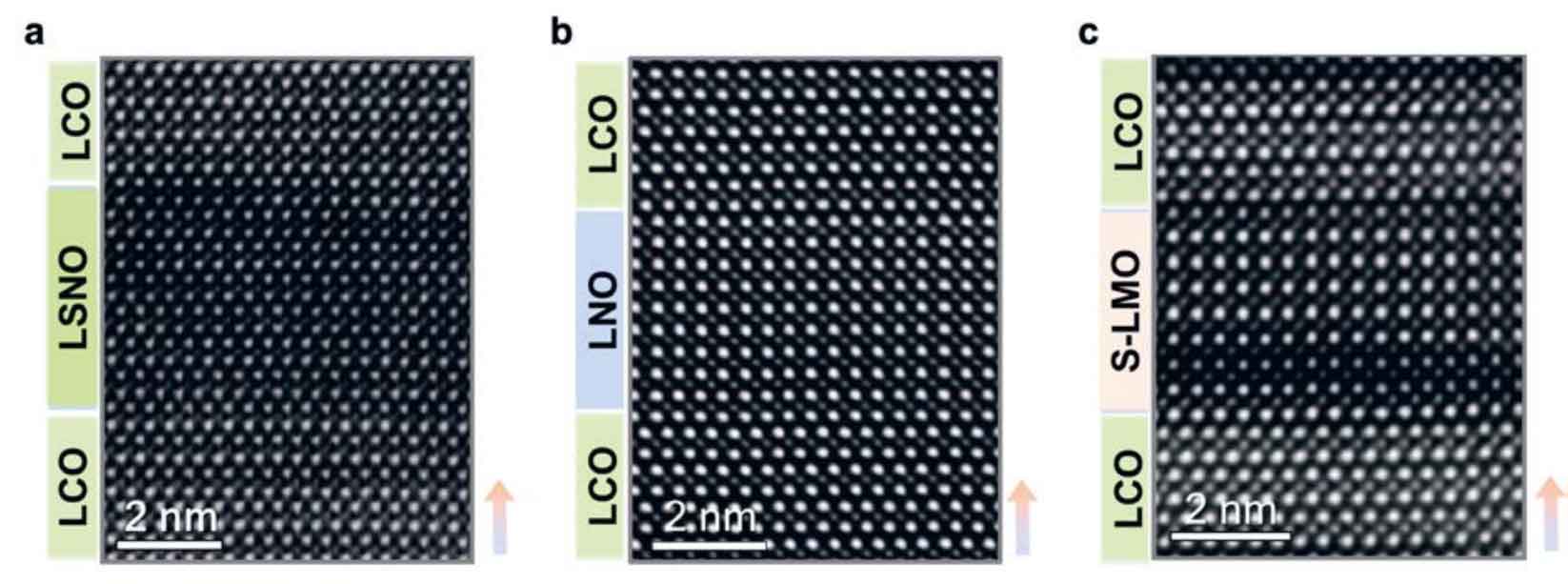

4. 界面工程與表征：不同材料相鄰形成的異質界面因強電子關聯會產生新的界面特性，原子級精準設計復雜氧化物異質結構需對單層和界面進行原子分辨率識別。像像差校正掃描透射電子顯微鏡（STEM）憑借高分辨率成像和光譜分析能力（如STEM高角環形暗場（HAADF）成像），可清晰呈現異質結構的理想晶體排列（無擴展缺陷），例如三種基于La2CuO4（LCO）的異質結構（LCO-LSNO-LCO、LCO-LNO-LGO、LCO-SMO/LMO-LCO）在(001)LSAO晶體襯底上的結構連貫性（圖3a-c）。

四、總結與展望

MBE技術不僅能高質量制備半導體材料，還可有效合成復雜氧化物等難合成化合物，且制備的復雜氧化物晶體質量可與半導體多層膜媲美，界面更陡峭。目前，復雜氧化物已得到廣泛研究，盡管新物質的實際應用仍需時間，但相關領域已取得顯著進展。

五、作者信息

- Y. Eren Suyolcu：美國康奈爾大學材料科學與工程系博士后研究員，曾在德國馬克斯·普朗克固體研究所完成博士研究，現專注于氧化物MBE生長及氧化物異質結構與界面的像差校正STEM研究。

- Gennady Logvenov：德國馬克斯·普朗克固體研究所薄膜科學設施負責人，擁有多家世界級國際機構工作經歷，自2011年起領導團隊制備高質量氧化物異質結構。
